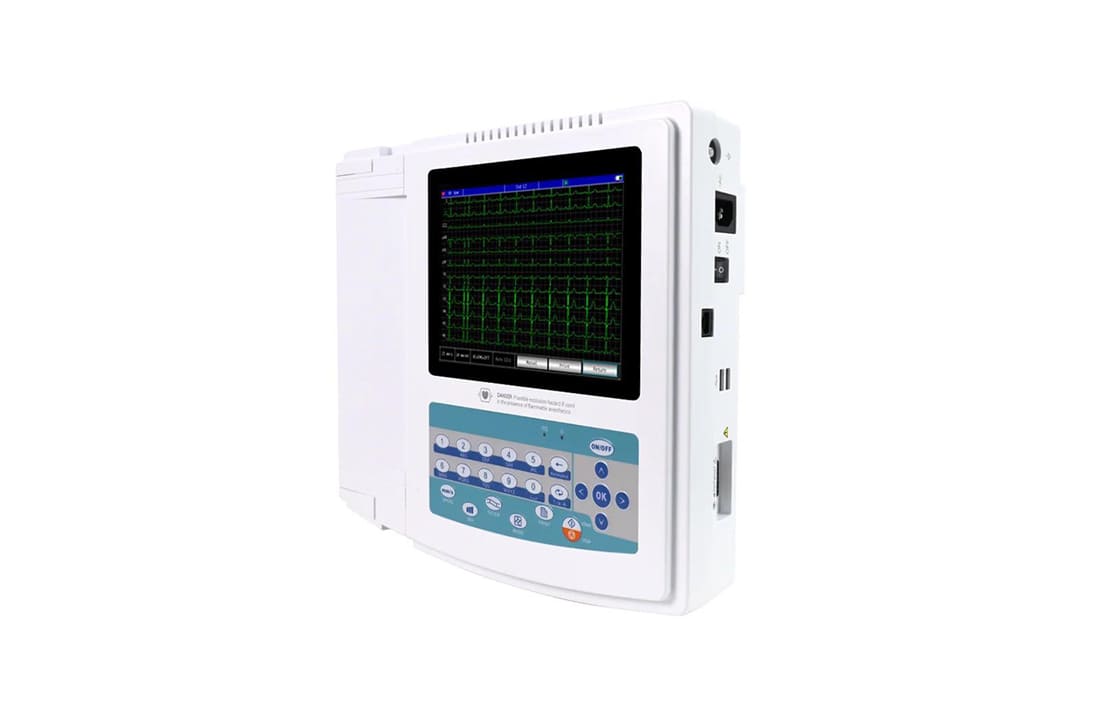

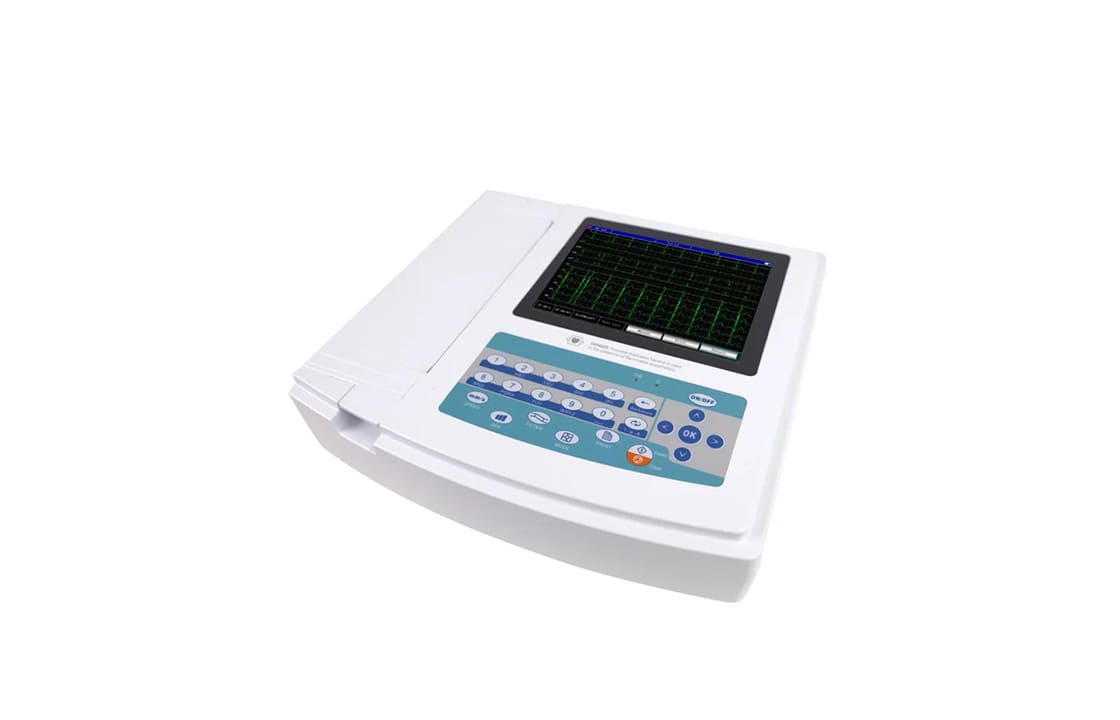

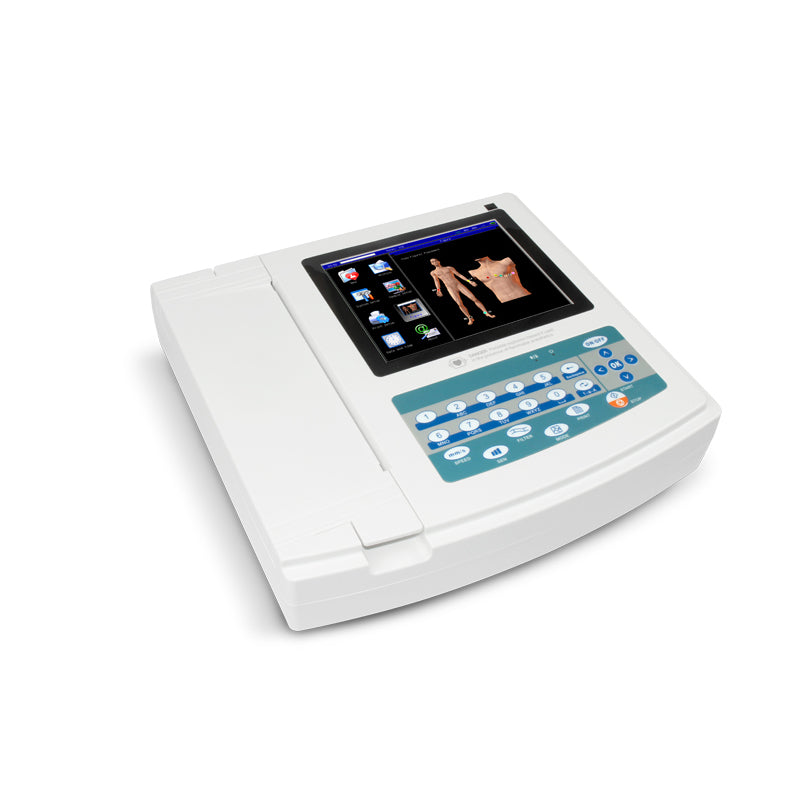

Electrocardiógrafo ECG1200G

ECG1200G es un electrocardiógrafo que puede recopilar señales de ECG de 12 derivaciones simultáneamente e imprimir formas de onda de ECG con un sistema de impresión térmica. Se incluye, registra y muestra la forma de onda de ECG en modo AUTO / Manual, mide y diagnostica automáticamente los parámetros de la forma de onda de ECG, solicita «Derivación» y «Falta de papel», interfaz en varios idiomas, CA / CC, selección de derivación de ritmo, impresión el gráfico de tendencias y el histograma del intervalo PR, gestión de la base de datos de casos.

ECG de 12 canales ECG1200G con software para PC

Función

1. Recolección de sincronización para ECG de 12 derivaciones, adopte tecnología de procesamiento de señal digital y obtenga una forma de onda de ECG de alta calidad a través del filtro de frecuencia de potencia, el filtro de línea de base y el filtro EMG de la señal de ECG.

2. Visualización de ECG de 3/6/12 derivaciones, modo de impresión, sensibilidad, velocidad del papel y estado del filtro, etc. en una pantalla, conveniente para el diagnóstico de contraste.

3. Multiplique los modos y formatos de impresión, incluidos auto 12×1, auto 6×2 + 1, auto 6×2 + 1_H, auto 6×2, auto 6x2_H, auto 3×4 + 1, auto 3×4 + 2, ritmo 12, ritmo 10, ritmo 8, ritmo 6, manual, etc. El gráfico de tendencias y el histograma del intervalo PR se pueden imprimir, la longitud de la forma de onda impresa se puede ajustar y la función de impresión de tiempo cumple con diferentes requisitos.

4. Velocidad del papel: 5 mm / s, 6,25 mm / s, 10 mm / s, 12,5 mm / s, 25 mm / s, 50 mm / s.

5. Con las funciones de autoanálisis y autodiagnóstico para parámetros de ECG de rutina, proporciona resultados de medición y conclusión de autodiagnóstico para FC, intervalo PR, duración P, duración QRS, duración T, intervalo QT, Q-Tc, eje P , Eje QRS, Eje T, R (V5), S (V1), R (V5) + S (V1), etc. lo que reduce la carga del médico.

6. La memoria incorporada almacena hasta 1000 casos, conveniente para la revisión de casos y estadísticas.

7. Interfaz e informe en varios idiomas (turco, francés, chino, inglés, alemán, kazajstán, polaco, portugués, ruso, esloveno, español y ucraniano).

8. En estado de CC óptimo, hasta 10 horas de tiempo de espera, impresión continua de más de 3 horas, registro de hasta 300 formas de onda de ECG (comúnmente, es un caso de 3 s), que cumple con los requisitos de visitar a un paciente en el hogar y el cuerpo examen.

Actuación

• Modo de entrada: protección flotante y de desfibrilación

• Respuesta de frecuencia: 0.05Hz ~ 150Hz (-3dB ~ + 0.4dB)

• CMRR:> 60dB,> 100dB (agregar filtro)

• Constante de tiempo: ≥ 3,2 s

• Corriente de fuga del paciente: <10µA

• Voltaje de calibración: 1 mV

• Sensibilidad: 2,5, 5, 10, 20, 40 mm / mV ± 5%, sensibilidad estándar: 10 mm / mV ± 2%

• Nivel de ruido: ≤15µVp-p

• Corriente del circuito de entrada: ≤50nA

• Impedancia de entrada: ≥50 MΩ

• Precisión de muestreo: 12 bits

• Clasificación de seguridad: clase I, tipo CF y pieza aplicada a prueba de desfibrilación

• Modo de grabación: sistema de impresión térmica

• Tamaño del papel: 210 mm (ancho) × 20 m (largo)

• Frecuencia de muestreo: 1000 Hz.

• Filtro de interferencia EMG: 25Hz / 35Hz (-3dB)

• Filtro de frecuencia de alimentación: CA 50Hz / 60Hz (-20dB)

• Velocidad del papel:

• Automático: 25, 50 mm / s, ± 5%

• Ritmo: 25, 50 mm / s, ± 5%

• Manual: 5, 6,25, 10, 12,5, 25, 50 mm / s, ± 5%

• Registro automático: establezca el registro de acuerdo con el formato y modo de registro automático, cambiando automáticamente los cables, midiendo y analizando.

• Registro de ritmo: establezca el registro de acuerdo con el formato y modo de registro de ritmo, midiendo y analizando automáticamente.

• Registro manual: establezca el registro de acuerdo con el formato de registro, cambiando manualmente los cables.
• Parámetros de medición: FC, intervalo PR, duración P, duración QRS, duración T, intervalo QT, Q-Tc, eje P, eje QRS, eje T, R (V5), S (V1), R (V5) + S ( V1)

Fuente de alimentación:

CA: 100 V ~ 240 V (50/60 Hz)
CC: batería de litio recargable de 14,8 V / 3500 mAh
Especificación del fusible: dos fusibles de retardo de tiempo de CA (φ5 × 20 mm), T1.6AL250V
Grado impermeable: IPX0
Modo de trabajo: trabajo continuo

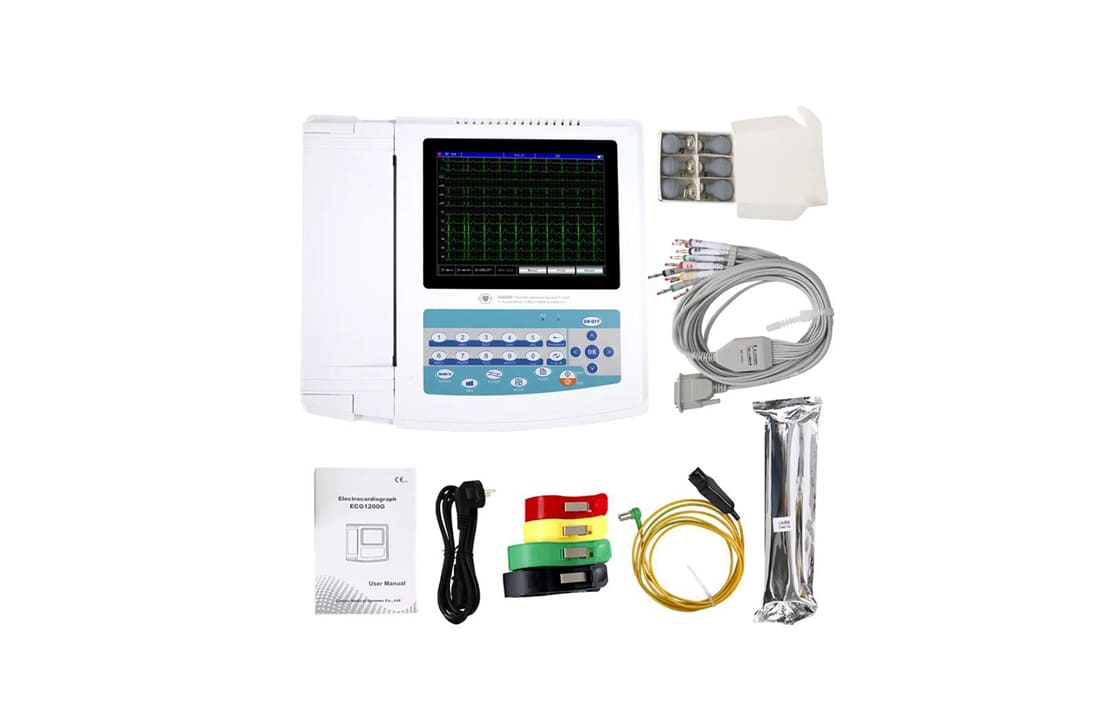

Accesorios

• Estándar:

• Un cable de plomo

• Un electrodo de extremidad

• Un electrodo de pecho

• Un papel de registro térmico

• Un cable de alimentación

• Un cable de tierra

• Un manual de usuario

Característica física

• Ambiente de trabajo

• Temperatura: 5 ℃ ~ 40 ℃

• Humedad relativa: 25% ~ 95% (sin condensación)

• Presión atmosférica: 700hPa ~ 1060hPa

• Entorno de transporte y almacenamiento

• Temperatura: -40 ℃ ~ + 55 ℃

• Humedad relativa: ≤95%

• Presión atmosférica: 500 hPa ~ 1060 hPa

• Dimensión: 340 mm (L) × 320 mm (W) × 85 mm (H)

• Pesar: 3.2Kg
