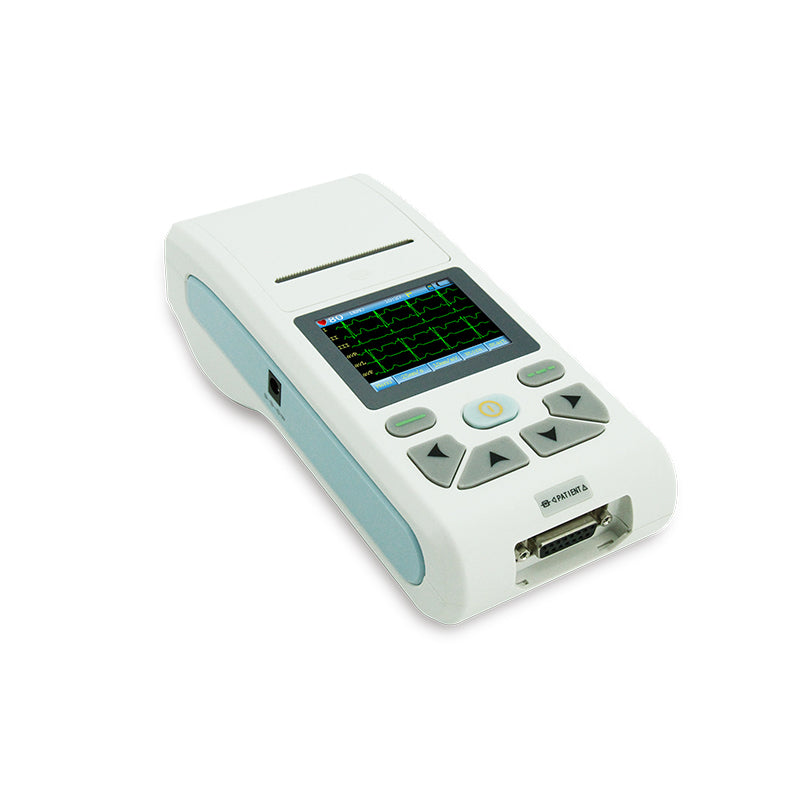

Electrocardiógrafo ECG90A

ECG90A es un electrocardiógrafo que puede recopilar señales de ECG de 12 derivaciones e imprimir formas de onda mediante el sistema de impresión térmica. Se presenta en: registro y visualización de la forma de onda de ECG en modo AUTO / Manual, medición y diagnóstico automático de los parámetros de la forma de onda de ECG, solicitando «Desconexión» o «Falta de papel», idiomas de interfaz opcionales (chino / inglés), gestión de base de datos de casos.

Portátil ECG de mano con pantalla táctil de 12 derivaciones CE / FDA.

Función

  1. Recolección de sincronización para ECG de 12 derivaciones, adopte tecnología de procesamiento de señal digital y obtenga una forma de onda de ECG de alta calidad a través del filtro de frecuencia de potencia, el filtro de línea de base y el filtro EMG de la señal de ECG.
  2. El filtro digital particular y de alta precisión elimina la desviación de la línea de base, sin distorsión de la forma de onda del ECG, mejora en gran medida la capacidad de desviación de la línea de base, conveniente para el juicio de la forma de onda.
  3. Visualización de ECG de 3/6/12 derivaciones, modo de impresión, sensibilidad, velocidad del papel y estado del filtro, etc. en una pantalla, conveniente para el diagnóstico de contraste.
  4. Registre en tiempo real y continuamente la forma de onda de ECG clara y precisa y el carácter de anotación (incluida la marca de derivación, la sensibilidad, la velocidad del papel y el estado del filtro, etc.).
  5. Adopte un sistema de impresión térmica de alta resolución (8 puntos / mm), sin necesidad de ajustes. Frecuencia de grabación: hasta 150Hz.
  6. Con las funciones de autoanálisis y autodiagnóstico para parámetros de ECG de rutina, proporciona resultados de medición y conclusión de autodiagnóstico para FC, intervalo PR, duración P, duración QRS, intervalo QT, Q-Tc, eje P, eje QRS , Eje T, R (V5), S (V1), R (V5) + S (V1), etc., lo que reduce la carga del médico.
  7. La tarjeta SD opcional almacena hasta 100 casos, lo que es conveniente para que el médico revise el caso y la estadística.
  8. En el modo de revisión, la forma de onda del caso almacenada se puede verificar, los parámetros de medición y la información de diagnóstico se pueden analizar automáticamente.
  9. Interfaz e informe en dos idiomas (chino o inglés).
  10. Software ECG-Sync opcional, conéctese con la PC mediante la interfaz USB2.0 para formar una estación de trabajo de ECG, recopile datos en tiempo real en el software para analizar e imprimir el informe, y los casos antiguos almacenados en el electrocardiógrafo se pueden cargar en la PC.
  11. Fuente de alimentación: CA / CC, y en estado óptimo de CC, la batería de litio recargable incorporada puede funcionar continuamente durante 4 horas, imprimir hasta 90 minutos y 150 ECG, lo que cumple con los requisitos de visitar a un paciente en casa y examen corporal. La batería de litio recargable es desmontable, lo que resulta conveniente para que el usuario la reemplace y cargue en cualquier momento.

Actuación

Modo de entrada: protección flotante y de desfibrilación

Respuesta de frecuencia: 0.05Hz ~ 150Hz (-3dB ~ + 0.4dB)

CMRR:> 60dB,> 100dB (agregar filtro)

Constante de tiempo: ≥ 3,2 s

Corriente de fuga del paciente: <10µA

Voltaje de calibración: 1 mV

Sensibilidad: 5, 10, 20 mm / mV ± 5%, sensibilidad estándar: 10 mm / mV ± 2%

Nivel de ruido: ≤15µVp-p

Corriente del circuito de entrada: ≤50nA

Impedancia de entrada: ≥50 MΩ

Precisión de muestreo: 12 bits

Clasificación de seguridad: clase I, tipo CF y pieza aplicada a prueba de desfibrilación

Modo de grabación: sistema de impresión térmica

Parámetros de medición: FC, intervalo PR, duración P, duración QRS, duración T, intervalo QT, Q-Tc, eje P, eje QRS, eje T, R (V5), S (V1), R (V5) + S ( V1)

Tamaño del papel: 50 mm (ancho) × 20 m (largo)

Frecuencia de muestreo: 1000 Hz.

Voltaje de polarización: ± 500 mV

Filtro de interferencia EMG: 25Hz / 35Hz (-3dB)

Filtro de frecuencia de alimentación: CA 50Hz / 60Hz (-20dB)

Velocidad del papel:

Automático: 6,25, 12,5, 25, 50 mm / s, ± 5%

Manual: 6.25, 12.5, 25, 50 mm / s, ± 5%

Fuente de alimentación: adaptador DC 12V, batería de litio recargable de 7.4V / 2000mAh

Grado impermeable: IPX0

Modo de trabajo: trabajo continuo

Accesorios

Estándar:

  • Un cable de plomo
  • Un electrodo de extremidad
  • Un electrodo de pecho
  • Un papel de registro térmico
  • Un cable de alimentación
  • Un cable de tierra
  • Un manual de usuario
  • Un adaptador de corriente

Opcional:

  • Software ECG-Sync + cable USB
  • Electrodo de ECG
  • Bolso
  • Gel conductor
  • tarjeta SD
  • Característica física
  • Ambiente de trabajo
  • Temperatura: 5 ℃ ~ 40 ℃
  • Humedad relativa: 25% ~ 95% (sin condensación)
  • Presión atmosférica: 700hPa ~ 1060hPa
  • Entorno de transporte y almacenamiento
  • Temperatura: -40 ℃ ~ + 55 ℃
  • Humedad relativa: ≤95%
  • Presión atmosférica: 500 hPa ~ 1060 hPa
  • Dimensión: 207 mm (L) × 96 mm (W) × 62 mm (H)
  • Pesar: 0.5Kg
